>>>>>型号:SCXI-1193 射频多路复用器开关模块 无端接多路复用器
【功能描述】

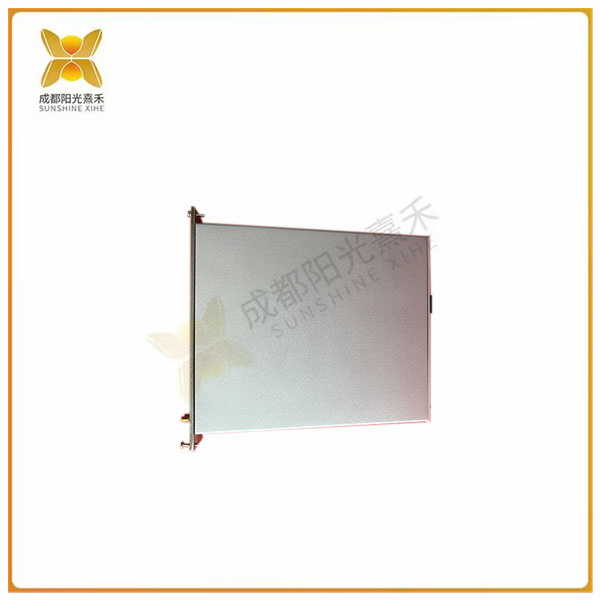

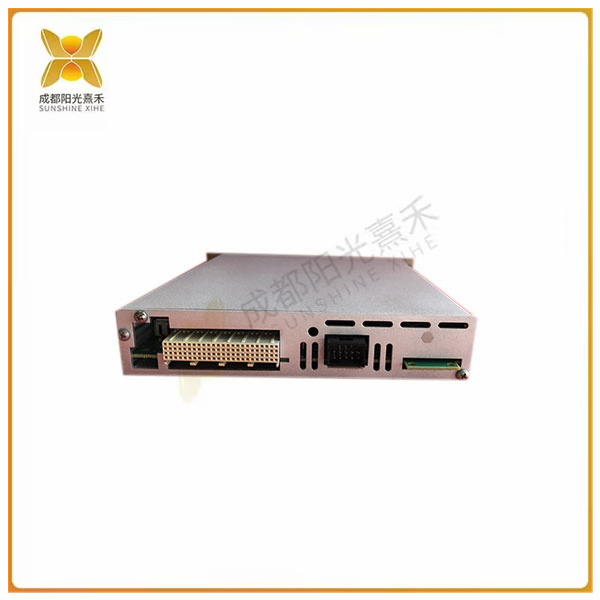

National Instruments SCXI-1193 射频多路复用器开关模块
NI SCXI-1193 (部件号: 776572-93) 是 一 款 高密度 32 通道 射频 多路 复用 器 开关 模 块, 可 布置 为 无 端接 多路 复 用 器 、 外部 端接 多路 复用 器 或 多 维 稀疏 矩阵。每种布置都可以承受从直流到超过 500 MHz 的信号频率。该模块有一个插槽,并利用高密度推入式 MCX 连接器进行离散但易于管理的布线。该模块不支持将信号定向到高压模拟总线。SCXI-1193 可 与 高 频 设备 集成, 包括 PXI-5404 频率 发生 器 和 PXI-5112 高速 数字 化 仪。

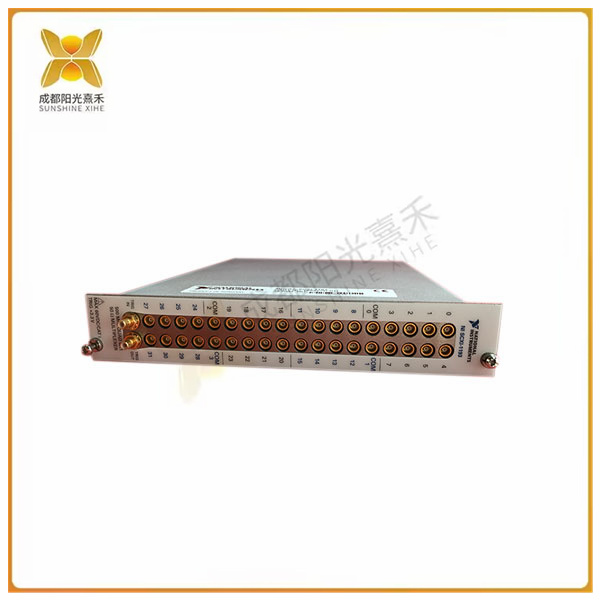

SCXI 1193可实现以下拓扑结构:四通道8 x 1多路复用器、四通道4 x 1端接多路复用器、双通道16 x 1多路复用器、双通道8 x 1端接多路复用器、32 x 1多路复用器、16 x 1端接多路复用器和独立模块。该射频多路复用器开关模块可与多种不同的电缆一起使用。这些电缆包括:MCX-MCX 电缆、MCX-BNC 电缆、MCX-SMB 电缆或 MCX-SMA 电缆。每根电缆的长度均为 0.3 m 或 1.0 m。还有一个 50 欧姆 MCX 终结器可用。当 50 欧姆 MCX 端接器位于 32 个通道中的一半时,用户可以将该模块用作端接多路复用器。该器件的直流电源要求为 +5 VDC(50 mA)、+18.5 VDC 至 +25 VDC(170 mA)和 -18.5 VDC 至 -25 VDC(170 mA)。NI SCXI-1193 模 块 有 36 个 用于 I/ O 连接器 的 MCX 插孔、 2 个 用于 触发 连接器 的 SMB 插孔、 银 钯 和 金 制成的 继电器, 最大 扫描 速率 为 每 秒 100 次 操作。该器件具有机电闭锁继电器类型。NI 设备 重 2 盎司
>>>>>型号:SCXI-1193 射频多路复用器开关模块 无端接多路复用器
【英文介绍】
National Instruments SCXI-1193 RF multiplexer switch module
The NI SCXI-1193 (Part number: 776572-93) is a high-density 32-channel RF multiplexer switch module that can be arranged as an unterminated multiplexer, an externally terminated multiplexer, or a multi-dimensional sparse matrix. Each arrangement can withstand signal frequencies from DC to over 500 MHz. The module has a slot and utilizes high-density push-in MCX connectors for discrete but manageable wiring. The module does not support directing the signal to the high voltage analog bus. The SCXI-1193 can be integrated with high frequency devices, including the PXI-5404 frequency generator and the PXI-5112 high-speed digitizer.
The SCXI 1193 enables the following topologies: four-channel 8 x 1 multiplexer, four-channel 4 x 1 terminated multiplexer, dual-channel 16 x 1 multiplexer, dual-channel 8 x 1 terminated multiplexer, 32 x 1 multiplexer, 16 x 1 terminated multiplexer, and standalone modules. The RF multiplexer switch module can be used with a variety of different cables. These cables include: MCX-MCX cable, MCX-BNC cable, MCX-SMB cable, or MCX-SMA cable. The length of each cable is 0.3 m or 1.0 m. There is also a 50 ohm MCX terminator available. When the 50 ohm MCX terminator is located in half of the 32 channels, the user can use the module as an end multiplexer. The DC power requirements for this device are +5 VDC (50 mA), +18.5 VDC to +25 VDC (170 mA), and -18.5 VDC to -25 VDC (170 mA). The NI SCXI-1193 module has 36 MCX jacks for I/ O connectors, 2 SMB jacks for triggering connectors, relays made of silver palladium and gold, and a maximum scan rate of 100 operations per second. The device has an electromechanical latching relay type. The NI device weighs 2 ounces
