>>>>>型号:SCXI-1104C 电压输入模块 具有32个差分通道
【功能描述】

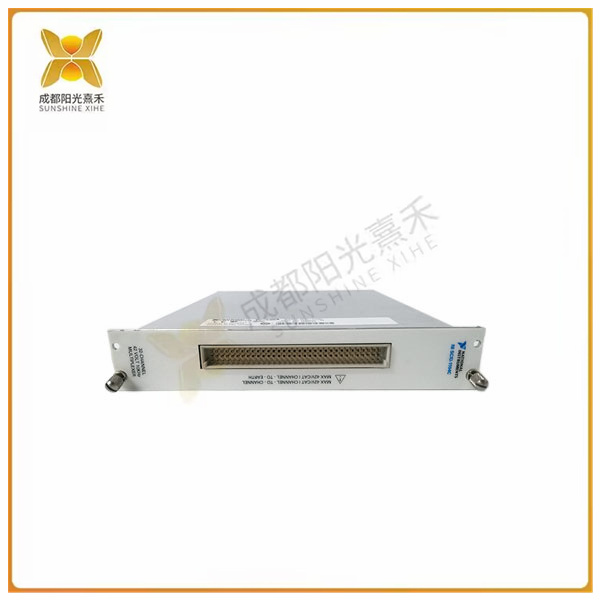

National Instruments SCXI-1104C 电压输入模块
National Instruments SCXI-1104C（部件号：776572-04C，183087H-05）电压输入模块具有32个差分通道，用于对更高电压信号进行信号调理。 该型号配有 10 kHz 截止频率滤波器。如果 用户 想要 在 带状 电缆 多机箱 SCXI 系统 中使用 NI SCXI-1104C， 那么 就 需要 使用 SCXI-1346 多 机 构 适配器。如果用户选择不自动检测 SCXI 模块，则必须单独添加模块。这可以通过按照用户手册中的说明来完成。
在使用软件时，用户可以安排引脚 1、2、4 或 19 连接到电压输入模块的模拟接地。用户可以将连接到模拟接地的引脚用作SCXI-1104C的模拟电源接地点。需要记住的一个重要事实是，NI SCXI-1104C模拟输出没有过压保护。因此，向该输出施加外部电压可能会损坏模块。不过，模拟输出具有短路保护。该器件的建议预热时间为 20 分钟，工作温度为 0 至 50 °C。NI SCXI-1104C 模块可以通过向通道输入施加精密电压和/或将通道输入接地来校准。
该模块应至少每年重新校准一次，或在指定温度范围之外的任何时候重新校准。NI SCXI-1104C 电压 输入 模 块 可 使用 多 量程 8.5 数字 万用 表 进行 校准。该器件的截止频率为 10kHz。当 用户 使用 NI 软件 完成 测量 时， 驱动 程序 会 自动 使用 校准 常数 将 测量 的 电压 调整 到 正确 的 值。
NI-DAQ 6.5.1 版（或更高版本）是用于运行SCXI-1104C的软件驱动程序。要安装驱动程序，需要应用程序开发环境，例如LabVIEW，BridgeVIEW，LabWindows/CVI，Visual Basic（ComponentWorks），C，C++，VirtualBench或Measure。该器件具有一个 50 针带状电缆背面连接器和一个 96 针 DIN C 正面公头连接器。
>>>>>型号:SCXI-1104C 电压输入模块 具有32个差分通道
【英文介绍】
National Instruments SCXI-1104C voltage input module
The National Instruments SCXI-1104C (Part number: 776572-04C, 183087H-05) voltage input module features 32 differential channels for signal conditioning of higher voltage signals. This model is equipped with a 10 kHz cut-off frequency filter. If you want to use NI SCXI-1104C in a strip-cable multi-chassis SCXI system, then you need to use the SCXI-1346 multi-machine adapter. If the user chooses not to automatically detect the SCXI module, the module must be added separately. This can be done by following the instructions in the user manual.
When using the software, the user can arrange pins 1, 2, 4 or 19 to be connected to the analog ground of the voltage input module. The pin connected to the analog ground can be used as an analog power ground point for the SCXI-1104C. An important fact to keep in mind is that the NI SCXI-1104C analog output has no overvoltage protection. Therefore, applying an external voltage to this output may damage the module. However, the analog output has short-circuit protection. The recommended preheating time for the device is 20 minutes and the operating temperature is 0 to 50 °C. The NI SCXI-1104C module can be calibrated by applying a precision voltage to the channel input and/or grounding the channel input.
The module should be recalibrated at least once a year, or at any time outside the specified temperature range. The NI SCXI-1104C voltage input module can be calibrated using a multi-range 8.5 digital multimeter. The cut-off frequency of the device is 10kHz. When the user completes the measurement with the NI software, the driver automatically adjusts the measured voltage to the correct value using the calibration constant.
NI-DAQ version 6.5.1 (or later) is a software driver for running SCXI-1104C. To install the driver, you need an application development environment such as LabVIEW, BridgeVIEW, LabWindows/CVI, Visual Basic (ComponentWorks), C, C++, VirtualBench or Measure. The device has a 50-pin ribbon cable back connector and a 96-pin DIN C front male connector.
