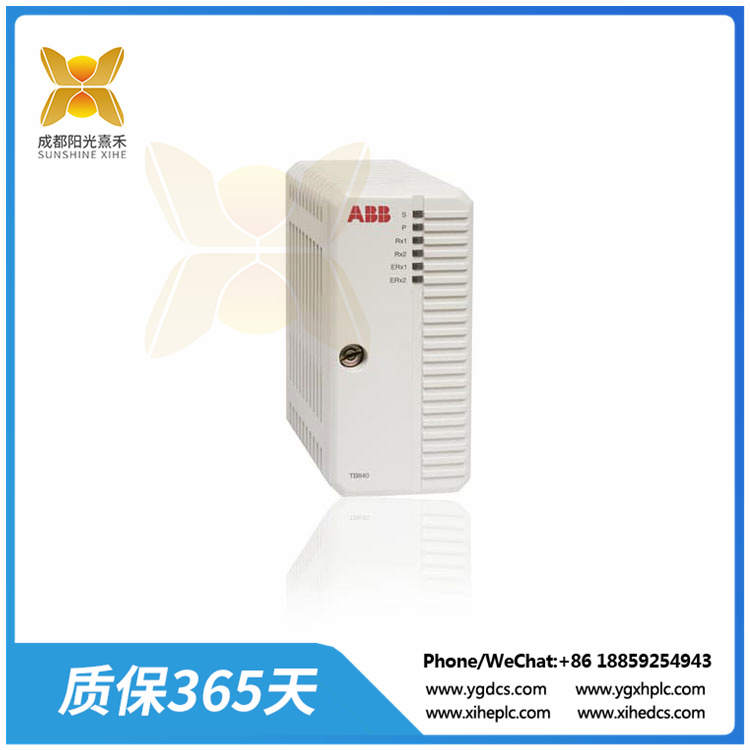

TB840A 3BSE037760R1 | 模块总线 |   TB840A 3BSE037760R1  |  AI815 3BSE052604R1

　　基本信息

　　型号：TB840A 3BSE037760R1

　　通信协议 ：模块总线

　　尺寸

　　宽度：54毫米(2.13英寸)

　　高度 ：119毫米(4.69英寸)

　　深度 ：96毫米(3.78英寸)

　　重量 ：0.2公斤(0.44磅)

　　24 V 功耗(典型值)：120毫安

　　TB840A 3BSE037760R1 是一个全面的分布式模块化过程 I/O 系统，可通过行业标准的现场总线与父控制器和 PLC 进行通信。TB840 ModuleBus 调制解调器是光纤 ModuleBus 的光纤接口。TB840A 用于冗余配置，其中每个模块连接到不同的光模块总线，但连接到相同的电气模块总线。

　　TB840A 3BSE037760R1 调制解调器具有电气和光学 Modulebus 接口，它们在逻辑上是相同的总线。最多可以将 12 个 I/O 模块连接到电气 ModuleBus，最多可以将 7 个集群连接到光纤 ModuleBus。光纤接口用于 I/O 集群的本地分布，以及 I/O 站中需要 12 个以上 I/O 模块的情况。

　　特点和优势

　　2 个光纤端口到光模块总线

　　ModuleBus (电气) 到 I/O 模块

　　I/O模块总线和电源的监控功能

　　I/O模块的隔离电源

　　TU840，用于冗余 TB840/TB840A 的 MTU，双模块总线

　　TU841，用于冗余 TB840/TB840A 的 MTU，单模块总线

　　输入功率熔断

　　Basic information

　　Model: TB840A 3BSE037760R1

　　Communication protocol: Module bus

　　dimension

　　Width: 54 mm (2.13 in)

　　Height: 119 mm (4.69 in)

　　Depth: 96 mm (3.78 in)

　　Weight: 0.2 kg (0.44 lb)

　　24 V power consumption (typical) : 120 MA

　　The TB840A 3BSE037760R1 is a comprehensive distributed modular process I/O system that communicates with parent controllers and PLCS via an industry-standard fieldbus. The TB840 ModuleBus modem is an optical fiber interface for an optical fiber ModuleBus. The TB840A is used in a redundant configuration where each module is connected to a different optical module bus, but connected to the same electrical module bus.

　　The TB840A 3BSE037760R1 modem has electrical and optical Modulebus interfaces, which are logically the same bus. Up to 12 I/O modules can be connected to an electrical ModuleBus and up to 7 clusters can be connected to an optical fiber ModuleBus. Optical fiber interfaces are used for the local distribution of I/O clusters and when more than 12 I/O modules are required in I/O stations.

　　Characteristics and advantages

　　Two optical fiber ports to the optical module bus

　　ModuleBus (electrical) to the I/O module

　　I/O module bus and power monitoring function

　　Isolated power supply for the I/O module

　　TU840, MTU for redundant TB840/TB840A, dual module bus

　　TU841, MTU for redundant TB840/TB840A, single module bus

　　The input power is blown
