Z公司是工程机械装备制造业的领军企业，其智能制造转型已完成了厂房建设和装备升级。智能工厂硬件升级以后，WMS、MES、SRM、IOT等软件系统逐步上线使用，QMS（质量管理系统）的建设及应用也走在集团的前列。为进一步提升质量管理数字水平，补齐质量数据分析与应用的短板，完善QMS系统应用的广度与深度，项目通过搭建SPC及质量大数据分析平台，将质量管控关口前移，以质量数据驱动过程质量的持续提升。
问 题 与 方 案
质量数据应用存在的问题
▶︎ 缺乏统一的质量数据组织与交互格式，多源异构质量数据无法实现集中管理、分析与利用；
▶︎ 质量数据孤岛。质量检测结果数据、质量特性基础信息数据等分布于IOT、MES及QMS多个系统，没有实现互通互联及关联融合；
▶︎ IOT系统采集了大量的质量数据，但因缺乏质量数据分析工具，质量数据价值未得到充分挖掘与应用，阻碍质量数字化转型的进一步深入。
技术解决方案

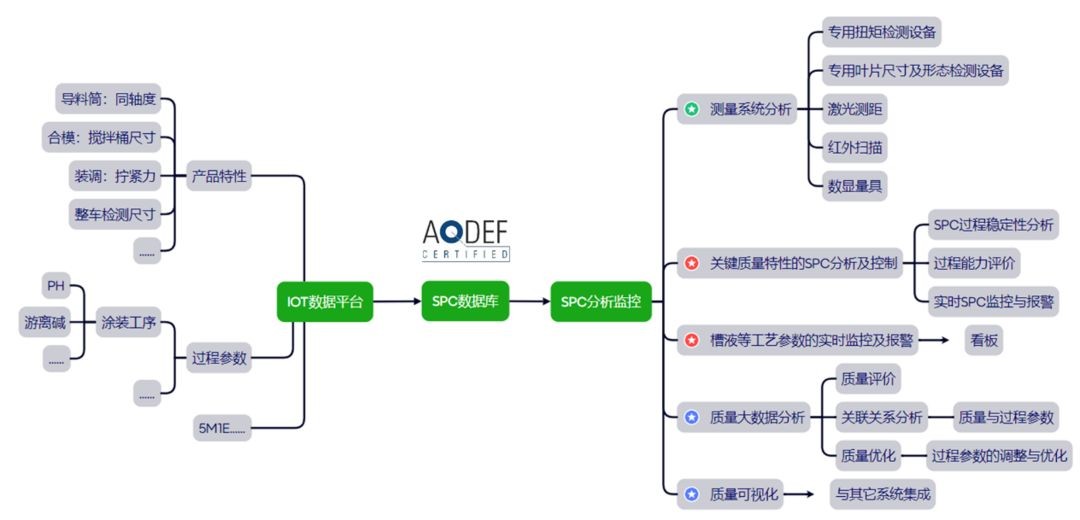

▶︎ 质量数据治理。从SPC与质量大数据分析应用的角度，参照AQDEF高级质量数据交互格式，策划质量数据的采集内容，统一质量数据组织与格式，构建Z公司的质量数据管理模型。通过系统集成技术，整合IOT、QMS、MES的相关质量数据，消除质量数据孤岛，并通过数据接口，联通SPC与质量大数据分析系统；
▶︎ 构建SPC及质量大数据分析系统，包括可视化看板、MSA、SPC、质量监控预警等基础功能，同时具备回归分析、DOE等高阶统计分析功能，满足多样化的质量数据分析需求；
▶︎ 梳理关键质量与过程特性，应用SPC系统丰富的数据可视化与分析能力，针对整车轮廓尺寸、整备质量、关键拧紧力矩、叶片压型尺寸以及槽液等进行可视化监控与持续改进，实现以质量数据为主线的质量管理PDCA闭环。
项 目 建 成 内 容
项目建成了Z公司特色SPC及质量大数据分析系统。该系统结合Z公司的生产特点构建，采用B/S架构，功能包括测量系统分析、可视化分析与质量看板、SPC及过程能力分析、质量预警、质量大数据分析等，支持在线与离线质量数据的分析与建模。
1
系统集成与数据联通
基于AQDEF质量数据标准及系统集成技术，整合了IOT、QMS、MES的质量相关数据，联通SPC系统，消除了质量数据孤岛；
2
测量系统分析（MSA）
支持类型Ⅰ、类型Ⅱ及类型Ⅲ测量系统分析方法，实现对测量系统能力（Cg,Cgk）及测量系统的重复性与再现性（GRR）的分析与评价，确保测量结果的可信性。
3
质量可视化分析与质量看板
通过直方图、运行图等可视化技术，对过程质量的现状及趋势进行可视分析。并支持自定义质量可视化看板，连接智能园区配置的数字化屏幕进行在线监控与展示。
4
SPC控制图与过程能力分析
通过各种类型的SPC控制图及过能力指数，分析过程质量的稳定性及满足要求的能力；
5
在线质量预警
基于SPC控制图及相应的八大判异准则，对关键质量特性进行实时监控与异常报警，避免批量质量问题的发生；
6
质量大数据分析
系统提供假设检验、方差分析、回归分析、试验设计(DOE)等高阶数据分析功能，帮助质量分析人员深入分析质量问题，推动质量的持续改进与优化。
项 目 应 用 效 果
▪ 统一了质量数据的组织与交互格式（AQDEF），实现了IOT、MES、QMS、SPC系统之间的质量数据的联通；
▪ 利用可视化、SPC等质量分析工具，实现了铆焊、涂装、装配等工艺过程的质量稳态监控和可视化预警，并通过持续改进，提高了生产过程能力指数Cpk；
▪ 质量大数据分析技术的深入应用。通过利用试验设计（DOE）、假设检验、回归分析等统计建模技术，对焊接工艺参数进行了改进优化和效果确认，提升了焊接质量；
▪ 极大的提升了员工的数据分析技能与意识，显著的提升了质量数据的价值挖掘与应用能力。
▪ 推动现场质量管理实现从“管结果”到“控过程”的转变，打造质量管理标杆。
