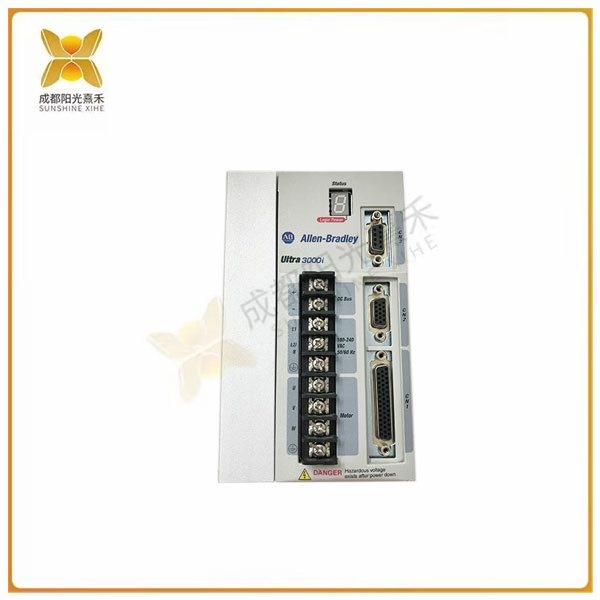

>>>>>型号:2098-DSD-020X 数字伺服驱动器 单相高性能驱动器
【功能描述】
2098-DSD-020X Ultra 3000 数字伺服驱动器具有 Allen-Bradley 的分度功能，是一款单相高性能驱动器，具有 100-240V AC、18A（标称）和 47-63Hz 的输入额定值。该驱动器具有 1880 μF 的总线电容，并提供 400V 直流总线过压保护。2098-DSD-020X 的总输出功率为 2KW，最大能量吸收能力为 51 焦耳。它与 （LPJ-20SP） J 类和 （FNQ-R-20） CC 类保险丝熔断，并支持 5V 辅助逻辑电源。它的辅助反馈具有 A quad B、步进/方向、CW/CCW 输入模式，最大输入信号为 2.5MHz，并使用可选的差分、单端、集电极开路输入类型。2098-DSD-020X 散热 50W，设计工作温度范围为 40-70°。摄氏度（-40-158华氏度）和5-95%的相对湿度限制，无冷凝。
驱动器的速度调节器是比例+积分+微分 （PID），更新速率为 250 μs，它使用具有前馈功能的数字 PID 进行定位。2098-DSD-020X 具有 8 个光隔离数字输入和 4 个光隔离输出，常开继电器输出额定值为 30V DC 最大电压和 1A 最大电流。与其他设备的通信是通过 9 针母 D-Sub 连接器 （CN3） 串行端口连接器，单个 RS-232/RS-422/RS-485 串行端口，通信速度为 1200、2400、4800、9600、19200 和 38400。它的设计可承受 15G 的冲击和 10-200Hz 时的 2.5G 振动，并且在 1500 米（4921.5 英尺）的高度仍能发挥最佳功能。2098-DSD-020X 重约 2.1 千克（4.6 磅），尺寸为 98.1 毫米 x 32.77 毫米 x 65.02 毫米。
2098-DSD-020X 设计用于保险丝类型的 FNQ-R-20 CC 类保险丝和 LPJ-20SP J 类保险丝。该 Ultra 驱动器的标称输入电流要求为 18 A、rms 和 100 A，用于 A 系列和 B 系列;20 安培用于 230VAC （0-pk） 的 C 系列驱动器。该驱动器的总线电容额定值为 1880 μF，总线过压为 400 VDC。当驱动器在 115VAC 下运行时，它的能量吸收能力为 125 焦耳，在 230VAC 输入下为 51 焦耳。
对于 A 系列或 B 系列驱动器，2098-DSD-020X 限制为每两 （1） 分钟一 （2） 个接触器循环，每十 （10） 秒一个接触器循环，最多两 （2） 分钟，C 系列 2098-DSD-020X 驱动器在五 （5） 分钟内最多不超过 12 个循环。
>>>>>型号:2098-DSD-020X 数字伺服驱动器 单相高性能驱动器
【英文介绍】
The 2098-DSD-020X Ultra 3000 digital servo driver with Allen-Bradley indexing is a single-phase high-performance driver with input ratings of 100-240V AC, 18A (nominal) and 47-63Hz. The driver has a bus capacitance of 1880 μF and provides 400V DC bus overvoltage protection. The 2098-DSD-020X has a total output power of 2KW and a maximum energy absorption capacity of 51 joules. It is fused with (LPJ-20SP) Class J and (FNQ-R-20) Class CC fuses and supports a 5V auxiliary logic power supply. Its auxiliary feedback has A quad B, step/direction, CW/CCW input mode, a maximum input signal of 2.5MHz, and uses an optional differential, single-ended, open-collector input type. The 2098-DSD-020X has a heat dissipation of 50W and a design operating temperature range of 40-70°. Celsius (-40-158 F) and 5-95% relative humidity limit, no condensation.
The driver's speed regulator is proportional + integral + differential (PID) with an update rate of 250 μs, which uses a digital PID with feedforward function for positioning. The 2098-DSD-020X features eight optically isolated digital inputs and four optically isolated outputs, with normally on relay output rated at 30V DC maximum voltage and 1A maximum current. Communication with other devices is via a 9-pin female D-Sub connector (CN3) serial port connector with a single RS-232/RS-422/RS-485 serial port with communication speeds of 1200, 2400, 4800, 9600, 19200 and 38400. It is designed to withstand 15G of shock and 2.5G of vibration at 10-200Hz, and still performs its best function at a height of 1,500 meters (4,921.5 feet). The 2098-DSD-020X weighs about 2.1 kg (4.6 lb) and measures 98.1 mm x 32.77 mm x 65.02 mm.
The 2098-DSD-020X is designed for use with FNQ-R-20 CC class fuses and LPJ-20SP Class J fuses. The nominal input current requirements for the Ultra driver are 18 A, rms and 100 A for the A and B series; 20 amps for 230VAC (0-pk) C Series drives. The driver has a bus capacitance rating of 1880 μF and bus overvoltage of 400 VDC. When the drive is operated at 115VAC, it has an energy absorption capacity of 125 joules and 51 joules at 230VAC input.
For A Series or B Series drives, the 2098-DSD-020X is limited to one (2) contactor cycle every two (1) minutes, one contactor cycle every ten (10) seconds, and a maximum of two (2) minutes. The CSeries 2098-DSD-020X drive does not exceed a maximum of 12 cycles in five (5) minutes.
