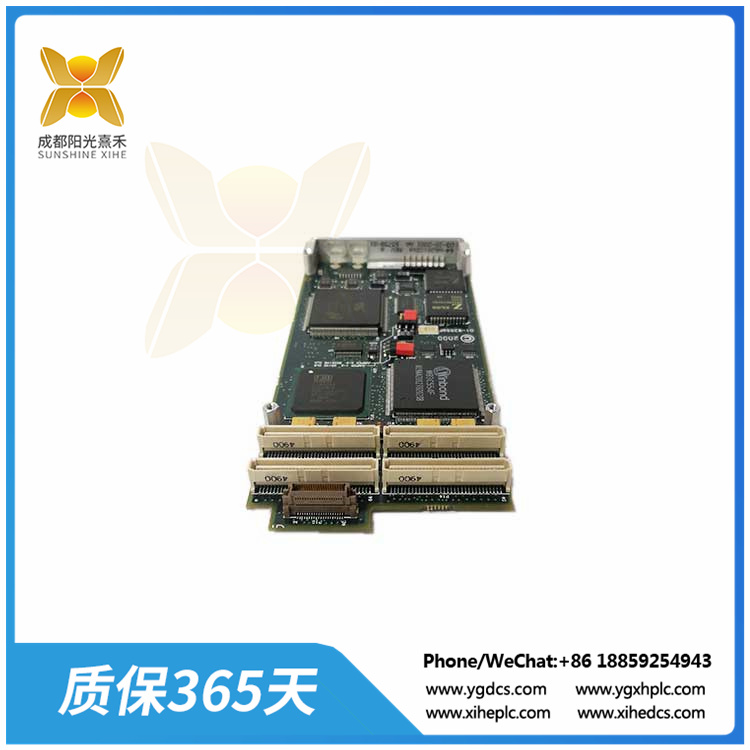

IPMC761-001  |    FLN3566  |  多功能 I/O 模块

　　型号：IPMC761-001

　　类别：多功能 I/O 模块

　　配置：

　　• 25 MHz XC68040 微处理器

　　• 4 MB DRAM

　　• 128 KB SRAM

　　• (2) IndustryPack 端口

　　• (2) BIOS 芯片

　　• 以太网收发器接口

　　特征：

　　超宽 SCSI

　　一个并行端口

　　2 个异步和 2 个同步/异步串行端口

　　摩托罗拉 IPMC712 / IPMC761 多功能 I/O 模块是可选模块，可向后提供 与早期的摩托罗拉计算机集团 (MCG) 产品兼容 使用 MVME761 或 MVME712M 过渡板。早期 MCG 产品包括 MVME2600 和 MVME2700 系列的 SBC。

　　IPMC712 和 IPMC761 可以在 MVME5100 的 SBC 上安装和使用。两种型号均围绕 PMC 外形尺寸和两个模块进行设计 集成 PCI/ISA 桥接器、超宽 SCSI 适配器和超级 I/O 功能性。两个模块均为单宽、标准长度、标准 高度 PMC 板。它们通过 PMC 连接到主机板 PCI 总线 P11、P12、P13、P14 和 P15 连接器。两个模块都通过PMC连接器吸收+5V和+3.3V电压。

　　Model: IPMC761-001

　　Category: VMEbus single-board computer

　　Settings:

　　• 25 MHz XC68040 microprocessor

　　• 4 MB DRAM

　　• 128 KB SRAM

　　• (2) IndustryPack port

　　• (2) BIOS chip

　　• Ethernet transceiver interface

　　Features:

　　Ultra-wide SCSI

　　A parallel port

　　2 asynchronous and 2 synchronous/asynchronous serial ports

　　The MOTOROLA IPMC712 / IPMC761 multifunction I/O module is an optional module that can be provided backwards for compatibility with earlier MOTOROLA Computer Group (MCG) products using the MVME761 or MVME712M transition board. Early MCG products included the SBC of the MVME2600 and MVME2700 series.

　　IPMC712 and IPMC761 can be installed and used on the SBC of the MVME5100. Both models are designed around the PMC form factor and two modules integrating PCI/ISA Bridges, ultra-wide SCSI adapters, and super I/O functionality. Both modules are single-width, standard-length, standard-height PMC boards. They connect to the motherboard PCI bus P11, P12, P13, P14, and P15 connectors via PMC. Both modules absorb +5V and +3.3V voltages through PMC connectors.
