BC810K02 3BSE031155R1 | 控制器 | GBT FS450R17KE3/AGDR-72C

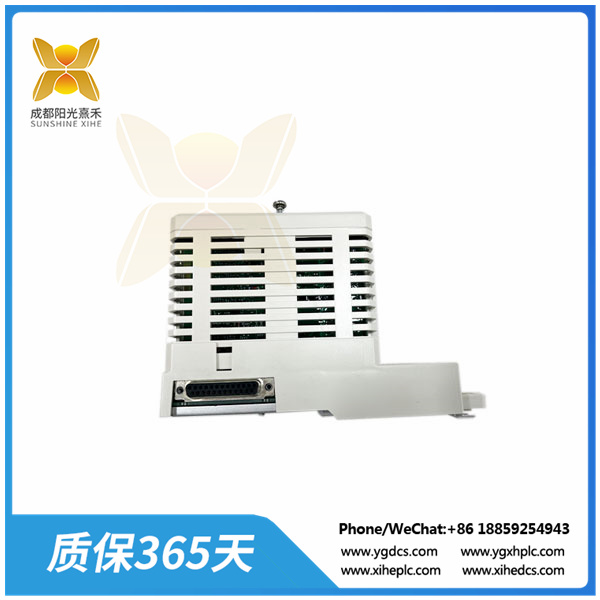

　　型号：BC810K02 3BSE031155R1

　　类别：MPS111机箱电源

　　成色：全新/非全新

　　质保：一年

　　快递：顺丰/德邦

　　尺寸

　　宽度 59毫米(2.9英寸)

　　高度 185毫米(7.3英寸)

　　深度 127.5毫米(5.0英寸)

　　重量(包括底座) 1.5 千克(3.31 磅)(BC810K02包)

　　基本信息

　　货号 3BSE031155R1 (BC810K02)

　　冗余 是的

　　高完整性 是的

　　性能 支持热插拔

　　BC810 单元由两个基本部件组成：基板 (TP857) 和电源/逻辑板。底板是 CEX-Bus 和外部电源的连接器所在的位置。它通过外壳的金属部件接地到 DIN 导轨。该板还带有外部电源投票二极管和保险丝。电源和逻辑板包含+3.3 V转换器、逻辑、CEX-Bus互连驱动器以及互连电缆连接器。

　　BC810 可与 PM857、PM861A、PM862、PM863、PM864A、PM865、PM866、PM866A、PM867 和 PM891 一起使用。

　　在具有两个互连的 BC810 和主/备份 CPU 对的全冗余系统中，BC810 支持在线更换 CPU 基板，而不会干扰 CEX 流量。如果必须更换 BC810，则连接到连接的 CEX 网段的所有流量都将停止。

　　CEX-Bus用于扩展带有通信接口单元的板载通信端口。也可以在 CEX-Bus 上使用冗余通信接口。CEX-Bus 互连单元 BC810 用于通过将 CEX-Bus 划分为单独的段来提高 CEX-Bus 的可用性。这提高了具有冗余通信接口的系统的可用性。

　　特点和优势

　　• 支持冗余通信接口单元。

　　• 支持在线更换CPU。

　　• 外部电源。

　　Model: BC810K02 3BSE031155R1

　　Category: MPS111 Chassis power supply

　　Finish: New/not new

　　Warranty: One year

　　Express: SF Express/Debon

　　dimension

　　Width 59 mm (2.9 in)

　　Height 185 mm (7.3 in)

　　Depth 127.5 mm (5.0 in)

　　Weight (including base) 1.5 kg (3.31 lb) (BC810K02 pack)

　　Basic information

　　Item No. 3BSE031155R1 (BC810K02)

　　Redundant Yes

　　High integrity Yes

　　Performance Support for hot swap

　　The BC810 unit consists of two basic components: the substrate (TP857) and the power/logic board. The backboard is where the connectors for the CEX-Bus and the external power supply are located. It is grounded to the DIN rail through the metal parts of the housing. The board also has an external power voting diode and fuse. The power and logic board contains the + 3.3V converter, logic, CEX-Bus interconnect drivers, and interconnect cable connectors.

　　The BC810 can be used with PM857, PM861A, PM862, PM863, PM864A, PM865, PM866, PM866A, PM867, and PM891.

　　In a fully redundant system with two interconnected BC810 and primary/backup CPU pairs, the BC810 supports online CPU baseboard replacement without interfering with CEX traffic. If the BC810 must be replaced, all traffic connected to the connected CEX network segment will stop.

　　The CEX-Bus is used to extend the onboard communication port with a communication interface unit. Redundant communication interfaces can also be used on CEX-Bus. The CEX-Bus interconnect unit BC810 is used to improve the availability of the CEX-Bus by dividing the CEX-Bus into separate segments. This improves the availability of systems with redundant communication interfaces.

　　Characteristics and advantages

　　• Supports redundant communication interface units.

　　• Support online CPU replacement.

　　• External power supply.
